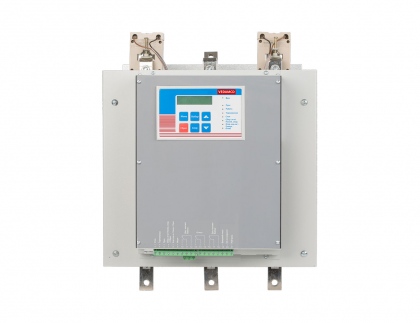

    Универсальное и многофункциональное устройство плавного пуска VEDA MCD3

    Универсальное и многофункциональное устройство плавного пуска VEDA MCD3


    • Диапазон мощностей двигателя от 30 до 500 кВт
    • Для работы с трехфазными двигателями 3х380В и 3х690В
    • Дополнительные аналоговые выходы
    • Напряжение управления 220В
    • Встраиваемый интерфейс RS-485, Profibus












    Серия MCD3

    Серия MCD3 - универсальное и многофункциональное устройство плавного пуска для двигателей мощностью от 30 до 500 кВт. Работает с трехфазными двигателями напряжением питания 3х380В и 3х690В, имеет напряжение управления 220В. Доступны различные дополнительные встраиваемые опции – сетевые протоколы Modbus RTU и Profibus, дополнительные аналоговые выходы.

    Данная серия обеспечивает плавный пуск и останов электродвигателя, имеет расширенные защитные функции, может работать в тяжелых условиях окружающей среды (рабочая температура от -10 до +50С). MCD3 имеет три цифровых входа и 3 специальных (сохранение энергии, работа с генератором, 2 набора параметров, внешняя авария, сброс аварии), 3 релейных выхода, 1 аналоговый вход (тахогенератор). Помимо стандартных функций устройство имеет ряд дополнительных функций: форсированный пуск, 6 кривых разгона и торможения для разных применений, работа с дизель-генератором и тахогенератором, управление механическим тормозом, динамическое торможение, журнал событий.

    Документация

    Каталог VEDA MCD

    Каталог VEDA MCD

    Чертежи VEDA MCD3

    Чертежи VEDA MCD3

    Инструкция по эксплуатации MCD3

    Инструкция по эксплуатации MCD3

    Устройства плавного пуска MCD3 для ТРЁХФАЗНЫХ двигателей 3*400В

    При заказе необходимо уточнить: управляющее напряжение (100-240В/ 24В), кнопка пуска (да/нет)

    Технические характеристики:
    расширенные функции защиты двигателя
    расширенные функции защиты системы
    встроенный байпас (опционально без)
    -10 … +50С
    пуски различных применений
    увеличенное количество входов выходов
    таймерные функции
    журнал аварий
    работа в разнообразных режимах
    IP20

    Название Цена Количество
    MCD30021 VM-30-P30K-0058-T4 3*400В 30кВт 58А 1097
    MCD30022 VM-30-P37K-0072-T4 3*400В 37кВт 72А 1127
    MCD30023 VM-30-P45K-0085-T4 3*400В 45кВт 85А 1157
    MCD30024 VM-30-P55K-0105-T4 3*400В 55кВт 105А 1495
    MCD30025 VM-30-P75K-0145-T4 3*400В 75кВт 145А 1960
    MCD30026 VM-30-P90K-0170-T4 3*400В 90кВт 170А 2615
    MCD30027 VM-30-P110-0210-T4 3*400В 110кВт 210А 2797
    MCD30028 VM-30-P132-0250-T4 3*400В 132кВт 250А 2935
    MCD30029 VM-30-P160-0310-T4 3*400В 160кВт 310А 3058
    MCD30030 VM-30-P200-0390-T4 3*400В 200кВт 390А 3408
    MCD30031 VM-30-P250-0460-T4 3*400В 250кВт 460А 3846
    MCD30032 VM-30-P315-0580-T4 3*400В 315кВт 580А 4784
    MCD30033 VM-30-P400-0720-T4 3*400В 400кВт 720А 6212
    MCD30034 VM-30-P450-0820-T4 3*400В 450кВт 820А 6711
    MCD30035 VM-30-P500-0950-T4 3*400В 500кВт 950А 8050

    Устройства плавного пуска MCD3 для ТРЁХФАЗНЫХ двигателей 3*690В

    При заказе необходимо уточнить: управляющее напряжение (100-240В/ 24В), кнопка пуска (да/нет)

    Технические характеристики:
    расширенные функции защиты двигателя
    расширенные функции защиты системы
    встроенный байпас (опционально без)
    -10 … +50С
    пуски различных применений
    увеличенное количество входов выходов
    таймерные функции
    журнал аварий
    работа в разнообразных режимах
    IP20

    Название Цена Количество
    MCD30001 VM-30-P55K-0058-T6 3*690В 55кВт 58А 1097
    MCD30002 VM-30-P75K-0085-T6 3*690В 75кВт 85А 1127
    MCD30003 VM-30-P90K-0105-T6 3*690В 90кВт 105А 1157
    MCD30004 VM-30-P132-0145-T6 3*690В 132кВт 145А 1495
    MCD30005 VM-30-P160-0170-T6 3*690В 160кВт 170А 1960
    MCD30006 VM-30-P200-0210-T6 3*690В 200кВт 210А 2615
    MCD30007 VM-30-P257-0310-T6 3*690В 257кВт 310А 2797
    MCD30008 VM-30-P355-0390-T6 3*690В 355кВт 390А 2935
    MCD30009 VM-30-P450-0460-T6 3*690В 450кВт 460А 3058

    Опции для MCD3

    Название Цена Количество
    RS485 ModBus 298
    RS485 ProfiBus 1302
    + опция контроля изоляции двигателя 298
    + аналоговыей вход/выход 186
