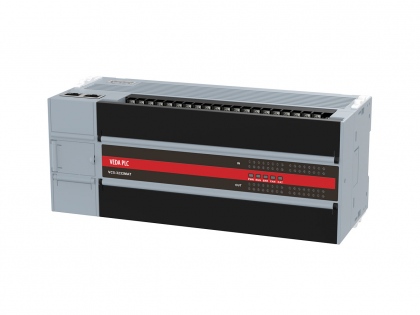

    Промышленный логический контроллер VEDA VC-P

    Промышленный логический контроллер VEDA VC-P

    VC-P – промышленный логический контроллер, предназначенный для работы в сети промышленного Ethernet основанном на протоколе EtherCat.


    • 8 импульсных входов/выходов с частотой до 200 кГц
    • Поддержка программ до 200 000 программных шагов
    • Поддержка интерфейсов RS-485, Ethernet, EtherCAT и протокола CanOpen
    • Поддержка линейной интерполяции, круговой интерполяции, электронного кулачка и электронного редуктора
    • Поддержка реальных 32 осей и от 32 до 64 осей


    Высокопроизводительные контроллеры VC-P характеризуются высокой производительностью, малыми габаритными размерами и возможностью подключения по протоколу EtherCAT. Контроллер может иметь 32/62 точки подключения сигналов, что обеспечивает быструю обработку сигналов. VC-P имеет простое подключение, быстрое программирование и отладку программ, что способствует удешевлению внедрения системы автоматизации. VC-P упрощает работу и контроль многоосевых сервоприводных систем.

    Особенности контроллеров VC-P:

    Поддержка программ до 200 000 программных шагов;
    Поддержка реальных 32 осей и от 32 до 64 осей;
    8 импульсных входа с частотой до 200кГц, 8 импульсных выхода с частотой до 200кГц;
    Поддержка протокола CanOpen;
    Интерфейс RS485, Ethernet, EtherCAT. Возможность создать многоуровневую сеть;
    Поддержка до 15 модулей расширения;
    Поддержка трех языков программирования: LD, SFC, FB;
    Время реакции 250μс-8мс. Синхронизация с отклонением ±80ɳс;
    Поддержка линейной интерполяции, круговой интерполяции, электронного кулачка и электронного редуктора.

    Шина EtherCAT:

    Контроль 32 реальных осей и 64 реальных и виртуальных осей по шине EtherCAT (Включая оси сервоприводов и энкодеров);
    Поддержка управления абсолютной/относительной скорости, крутящего момента, управления толчковым режимом, и функций интерполяции;
    Поддержка до 72 slave устройств.

    Контроль движения:

    Основываясь на открытых инструкциях управления движением ПЛК, можно достичь 32 цикла управления движением;
    Поддержка 4-осевого импульсного выхода 200кГц и 8 аналоговых входных сигнала с частотой до 200кГц.

    Программные функции:

    Поддержка языков LD, SFC, FB и других эффективных методов программирования;
    Возможность использовать функцию осциллографа программатора для упрощения отладки программы.

    Входные и выходные сигналы:

    Базовый модуль имеет 32 входных сигнала и 32 выходных сигнала (включая 8 высокочастотных входных сигнала и 8 высокочастотных выходных сигнала) и могут использоваться как 4-осевой импульсный выход и 4-осевой энкодер;
    Возможность установки до 15 модулей расширения.

    Электронный кулачок и редуктор:

    Поддержка линейной интерполяции, круговой интерполяции, поддержка функций электронного кулачка и электронного редуктора.

    Документация

    Каталог по выбору VEDA PLC

    Каталог по выбору VEDA PLC

    Руководство по программированию ПЛК VEDA PLC

    Руководство по программированию ПЛК VEDA PLC

    Среда программирования для контроллеров VEDA

    Среда программирования для контроллеров VEDA

    Чертежи VEDA PLC

    Чертежи VEDA PLC

    Декларация VEDA PLC ЭМС

    Декларация VEDA PLC ЭМС

    Декларация VEDA PLC требования безопасности

    Декларация VEDA PLC требования безопасности

    VEDA VC-P

    Название Цена Количество
    CBV50001 VC-P-A-16-16T-32 Процессорный модуль VC-P, Электропитание 220В AC, 16 входных сигналов, 16 выходных транзисторных сигнала (восемь из них c импульсным входом с частотой до 200кГц, и восемь с импульсным выходом с частотой до 200кГц), 2 последовательных порта связи, 1 порт CANOpen, 1 порт Ethernet, 1 USB, 1 порт EtherCAT, до 32 осей.
    CBV50002 VC-P-A-16-16T-16 Процессорный модуль VC-P, Электропитание 220В AC, 16 входных сигналов, 16 выходных транзисторных сигнала (восемь из них c импульсным входом с частотой до 200кГц, и восемь с импульсным выходом с частотой до 200кГц), 2 последовательных порта связи, 1 порт CANOpen, 1 порт Ethernet, 1 USB, 1 порт EtherCAT, до 16 осей.
    CBV50003 VC-P-A-16-16T-8 Процессорный модуль VC-P, Электропитание 220В AC, 16 входных сигналов, 16 выходных транзисторных сигнала (восемь из них c импульсным входом с частотой до 200кГц, и восемь с импульсным выходом с частотой до 200кГц), 2 последовательных порта связи, 1 порт CANOpen, 1 порт Ethernet, 1 USB, 1 порт EtherCAT, до 8 осей.
    CBV50004 VC-P-A-32-32T-32 Процессорный модуль VC-P, Электропитание 220В AC, 32 входных сигналов, 32 выходных транзисторных сигнала (восемь из них c импульсным входом с частотой до 200кГц, и восемь с импульсным выходом с частотой до 200кГц), 2 последовательных порта связи, 1 порт CANOpen, 1 порт Ethernet, 1 USB, 1 порт EtherCAT, до 32 осей.
    CBV50005 VC-P-A-32-32T-16 Процессорный модуль VC-P, Электропитание 220В AC, 32 входных сигналов, 32 выходных транзисторных сигнала (восемь из них c импульсным входом с частотой до 200кГц, и восемь с импульсным выходом с частотой до 200кГц), 2 последовательных порта связи, 1 порт CANOpen, 1 порт Ethernet, 1 USB, 1 порт EtherCAT, до 16 осей.
    CBV50006 VC-P-A-32-32T-8 Процессорный модуль VC-P, Электропитание 220В AC, 32 входных сигналов, 32 выходных транзисторных сигнала (восемь из них c импульсным входом с частотой до 200кГц, и восемь с импульсным выходом с частотой до 200кГц), 2 последовательных порта связи, 1 порт CANOpen, 1 порт Ethernet, 1 USB, 1 порт EtherCAT, до 8 осей.
