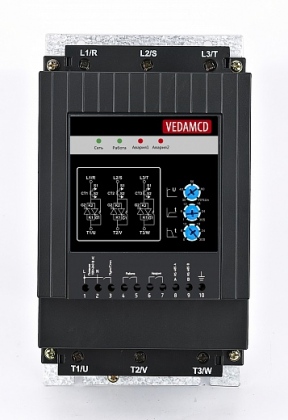

    Универсальное и компактное устройство плавного пуска VEDA MCD1

    Универсальное и компактное устройство плавного пуска VEDA MCD1


    Универсальное и компактное устройство плавного пуска VEDA MCD1 – со встроенным байпасом для двигателей мощностью от 0,37 до 75 кВт. Работает с однофазными и трехфазными двигателями напряжением питания 1х220В и 3х380В, имеет напряжение управления 24В или 220В. Для работы в промышленных сетях УПП MCD1 имеет встраиваемый интерфейс RS-485 (Modbus RTU).

    Данная серия обеспечивает плавный пуск и останов электродвигателя, имеет основные защитные функции. MCD1 имеет один цифровой вход, 2 релейных выхода. Доступны основные функции пуска и останова: пуск с начальным током/напряжением, пуск с линейным увеличением напряжения, плавный останов с регулированием напряжения, торможение выбегом.








    Основные характеристики


    • Диапазон мощностей двигателя от 0,37 до 75 кВт
    • Для работы с однофазными и трехфазными двигателями
    • Встроенный байпас
    • Напряжение управления 24В или 220В
    • Встраиваемый интерфейс RS-485

    Преимущества

    Встроенный байпас
    Степень защиты корпуса IP20
    Базовые защитные функции двигателя
    Кнопка пуска и останова (зависит от конфигурации)
    Маркировка клемм на русском языке
    Встраиваемый интерфейс RS-485 (зависит от конфигурации)

    Применение:

    центробежные и погружные насосы,
    винтовые компрессоры,
    дробилки,
    вентиляторы и др.

    Документация

    Каталог VEDA MCD

    Каталог VEDA MCD

    Чертежи VEDA MCD1

    Чертежи VEDA MCD1

    Инструкция по эксплуатации MCD1

    Инструкция по эксплуатации MCD1

    Устройства плавного пуска MCD1 для ОДНОФАЗНЫХ двигателей 1*220В

    При заказе необходимо уточнить: управляющее напряжение (100-240В/ 24В), кнопка пуска (да/нет)

    Технические характеристики:
    плавный руск
    базовые защиты двигателя
    встроенный байпас
    0 … +50С
    IP21

    Название Цена Количество
    MCD10001 VM-10-PK37-0002-S2 1*220В 0,37кВт 2А 216
    MCD10002 VM-10-PK55-0003-S2 1*220В 0,55кВт 3А 216
    MCD10003 VM-10-PK75-0004-S2 1*220В 0,75кВт 4А 216
    MCD10004 VM-10-P1K1-0006-S2 1*220В 1,1кВт 6А 216
    MCD10005 VM-10-P1K5-0009-S2 1*220В 1,5кВт 9А 216
    MCD10006 VM-10-P2K2-0012-S2 1*220В 2,2кВт 12А 216
    MCD10007 VM-10-P3K7-0020-S2 1*220В 3,7кВт 20А 253
    MCD10008 VM-10-P5K5-0030-S2 1*220В 5,5кВт 30А 294
    MCD10009 VM-10-P7K5-0045-S2 1*220В 7,5кВт 45А 428

    Устройства плавного пуска MCD1 для ТРЁХФАЗНЫХ двигателей 3*380В

    При заказе необходимо уточнить: управляющее напряжение (100-240В/ 24В), кнопка пуска (да/нет)

    Технические характеристики:
    плавный руск
    базовые защиты двигателя
    встроенный байпас
    0 … +50С
    IP21

    Название Цена Количество
    MCD10010 VM-10-PK75-0001-T4 3*400В 0,75кВт 1,5А 223
    MCD10011 VM-10-P1K1-0002-T4 3*400В 1,1кВт 2,2А 223
    MCD10012 VM-10-P1K5-0003-T4 3*400В 1,5кВт 3А 223
    MCD10013 VM-10-P2K2-0004-T4 3*400В 2,2кВт 4,5А 223
    MCD10014 VM-10-P3K7-0007-T4 3*400В 3,7кВт 7,5А 223
    MCD10015 VM-10-P5K5-0011-T4 3*400В 5,5кВт 11А 234
    MCD10016 VM-10-P7K5-0015-T4 3*400В 7,5кВт 15А 286
    MCD10017 VM-10-P11K-0022-T4 3*400В 11кВт 22А 294
    MCD10018 VM-10-P15K-0030-T4 3*400В 15кВт 30А 424
    MCD10019 VM-10-P18K-0037-T4 3*400В 18,5кВт 37А 446
    MCD10020 VM-10-P22K-0045-T4 3*400В 22кВт 45А 484
    MCD10021 VM-10-P30K-0060-T4 3*400В 30кВт 60А 521
    MCD10022 VM-10-P37K-0075-T4 3*400В 37кВт 75А 541
    MCD10023 VM-10-P45K-0090-T4 3*400В 45кВт 90А 740
    MCD10024 VM-10-P55K-0110-T4 3*400В 55кВт 110А 885
    MCD10025 VM-10-P75K-0150-T4 3*400В 75кВт 150А 1172

    Опции для MCD1

    Название Цена Количество
    +ModBus 19
